概述：

    随着全球科技水平的逐步提高，智能电子设备与人们的生活之间变得愈加息息相关，如智能穿戴设备、智能汽车、5G通讯基站及终端等正在悄然改变着人们的生活方式。上述这些电子，集成有大量的芯片，发热量较大，且大多数工作于无风的自然高温环境，评估、测试、检验这些设备自身散热的可靠性以及对使用者温度的安全性至关重要。为此我们开发一款能够模拟真实自然散热环境的检测温箱设备对于自然散热电子产品的开发有着重要的意义。

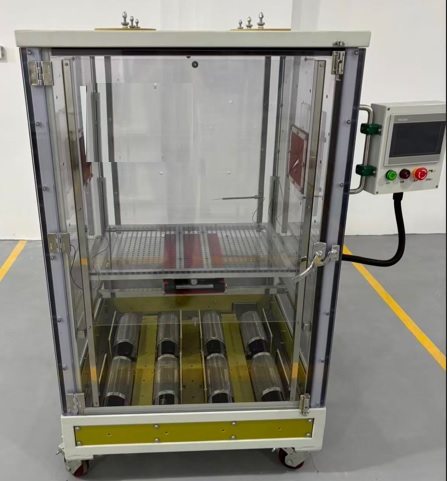

自然对流恒温试验箱能模拟实际室内环境温度，透过自然对流试验设备与软件，产生不用通过风扇强制鼓风循环的恒温环境(自然对流)，并且进行待测品相关温度侦测之测试整合试验，自然对流烤箱无强迫空气循环的试验条件可良好地模拟自由空气条件。

工作原理：

    经严格仿真计算开孔的高透射亚克力组成测试腔体，腔体内外气压相互连通，从而保证空气自然进入腔体，气流速度小于0.2m/s，高透射亚克力外壁弱化了待测设备与测试腔体之间的热辐射交换，符合自然散热要求，通过热电偶的检测反馈并配合PID控温加热管控制测试腔体内的温度为设定的待测温度值，通过自动调气装置实现不同待测温度下外界补充气体的用量大小，通过安装台实现待测试设备的直接放置、抱杆、挂架等多种灵活性安装方式;通过模块化结构设计实现腔体空间的灵活扩展。

技术参数：

1、温度范围：环境温度+3℃~70℃，最大温升45℃，最高温度≤70℃

2、内箱体尺寸：W860×D860×H1160【可非标定制】

3、外箱体尺寸：W918×D914×H1600

4、质量标准：出厂时附9点温度计量报告。各点计量温度与9点平均温度的标准差<2℃。(指定测试温度点为40℃、50℃、60℃和70℃)

5、点平均温度：试验箱温度平衡之后，于指定的9个温度点，在各该点以10秒为频率，连续采样10分钟，作为该点的点平均温度。

6、设定平均温度：

再以9个位置点的点平均温度的平均温度，作为该设定温度下的设定平均温度。

主要结构介绍：

1、试验箱材料：20mm有机玻璃材质

2、门：W834*H1179

3、升降台：380*230，有效升降高度370mm，承重250kg

4、加热装置：采用碳化硅加热器，配置反光罩、隔离均流网和绝缘绝热对流孔板。

5、控制方式：箱内划分为2个区域，每个区域独立控制温度，每个区域有一个温度传感器、一套温度控制器和加热器。保证整个试验箱内温度场的均匀性。

6、引线孔：两侧开引线孔，直径100mm

7、安全保护措施：超温保护、过流保护、漏电保护

8、使用电源：AC380V/50Hz，20A
