一 产品介绍
HDMI2.0 LT8200/LT8200A信号发生器，是一种真正的支持4K2KP60,4:4:4的高清信号源。它内置了很多测试图片，支持各种HDMI的Timing格式，向下兼容HDMI1.4的信号。LT8200测试端口支持HDCP2.2，HDCP1.4测试，HPD识别，EDID Checksum校验,HDR，CEC 等基本功能。内置SD卡，支持4K2K动态视频播放。一台LT8200可以实现目前所有HDMI2.0静态图片测试和动态视频测试功能，是目前功能最强的HDMI2.0信号源。
LT8200可以根据客户需要，器配有烧录器，可以添加客户需要的Pattern文件和Timing文件。
LT8200A带动态4K2K视频播放功能，LT8200不带此功能。
二 应用场合
1，高清电视、高清显示器，电视机芯测试。
2，电视机RD，QA，老化等测试。
3，LT8200作为信号源，搭配到其他测试系统中，通过PC控制信号。
4，外置HDMI2.0 ESD保护器，测试时，即使有强大静电，可以通过ESD保护器隔离，避免烧坏信号源IC。

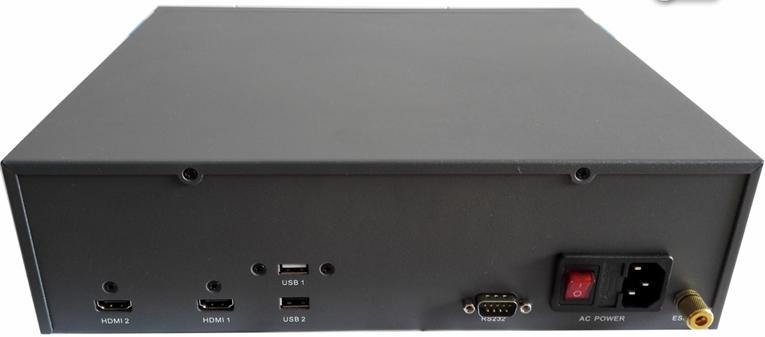

三 接口功能说明
|
序号 |
接口 |
描述 |
|
1 |
HDMI2.0 OUT 2路 |
最高支持4K2KP60,4:4:4：（600M带宽） |
|
2 |
POWER |
220V 交流输入 整机功耗小于20W |
|
4 |
串口 |
串口公头 (配带外置键盘) |
|
5 |
USB 接口 |
USB 升级接口，播放4K2K视频 |
|
6 |
LCD 、KEY |
高亮度LCD 显示 |
高亮度LCD 显示
四 参数规格
|
接口 |
描述 |
|
HDMI2.0输出 标准HDMI-A 接口 |
480i60，576i50，480P60，576P50, 720P50 , 720P60 1080i50,1080i60,1080P25,1080P30,1080P50， 1080P60，4K2K 30/25/60/50HZ（3840*2136和4096*2160） |
|
色域 |
RGB4:4:4/YCbCr 4:4:4: or 4:2:2,4:2:0，支持8,10,12bit |
|
HDCP Key |
支持HDCP2.2和HDCP1.4，测试时，HDCP2.2和1.4可以通过按键，任意切换模式，方便检查电视HDCP2.2和1.4功能。也可以同时测试HDCP1.4和HDCP2.2。 |
|
EDID |
读写，比较和Check Sum测试 |
|
HDR |
支持HDMI2.0a最新的 HDR功能，能快速测试电视HDR。 |
|
视频带宽
|
25M Hz 到 600MHz |
|
音频 |
最高192K ，4声道,采样16/24 bit，波形 ：正弦波 |
|
音频带宽 |
带宽：20～20KHz ±2dB |
|
视频 |
内置SD卡，支持SD卡内4K2K动态视频播放，SD卡可拔出下载视频播放 |
|
尺寸重量 |
180mm（长）x150mm（宽）x40mm（高）300g |
|
电源 |
220V 交流输入，整机功耗小于20W |
|
其他功能 |
自带键盘，方便产线用键盘切换Pattern和Timing，自带RS232和网络接口，可以通过PC控制信号源，自带USB接口，方便升级软件。 |
|
测试图片 |
带28种图形，分别是16灰阶、9灰阶、黑白图、白场、红场、绿场、蓝场、灰阶半彩条、彩条、复合图1、方格图、窗口、复合图2，棋盘，5窗口等。 |
